车间VOCs废气处理常用设备和方案技术

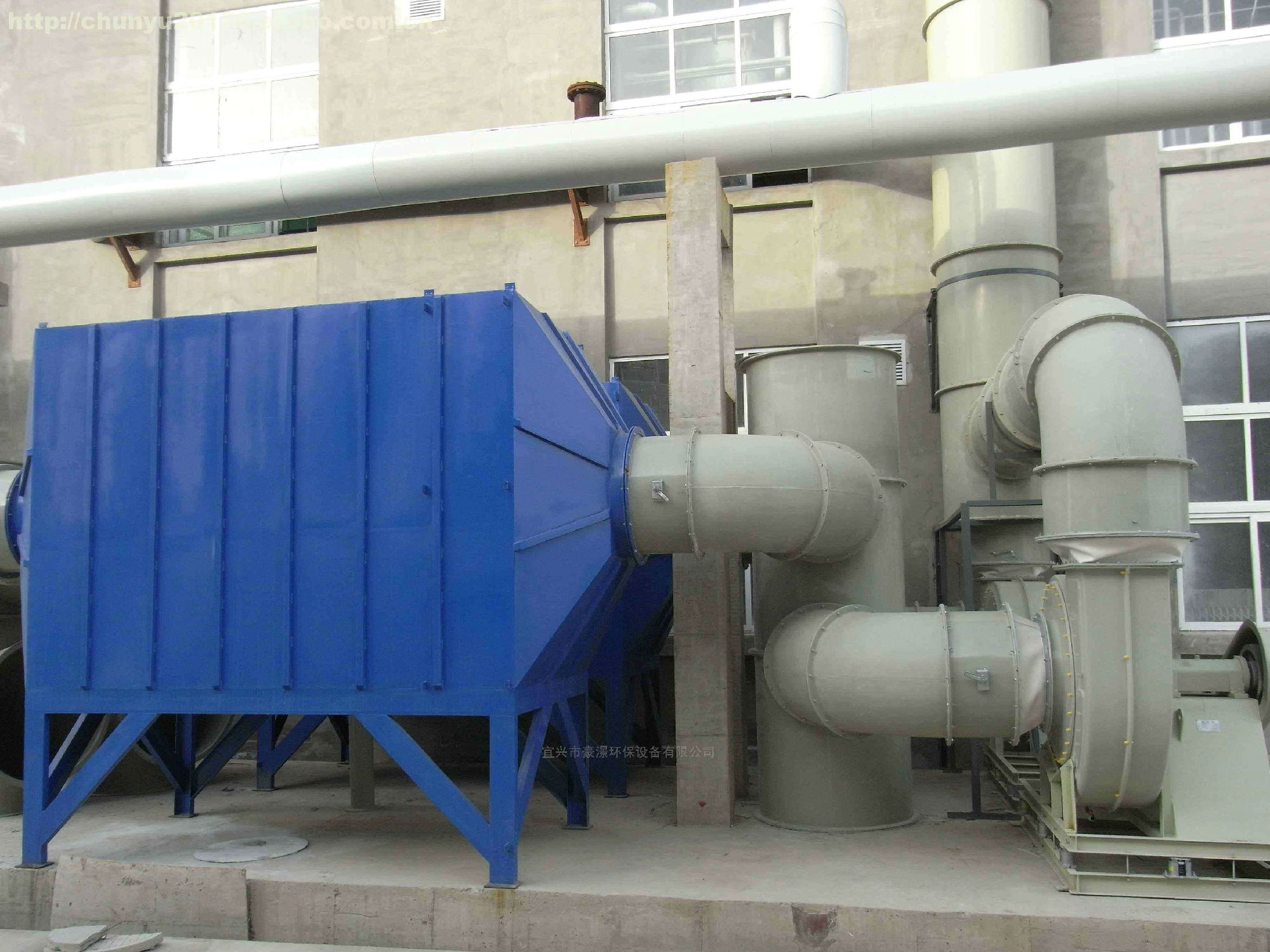

活性炭吸附设备

【产品介绍】

活性炭吸附设备是处理有机废气、臭味处理效果好的净化设备。活性炭吸附石有效的去除水的臭味、天然和合成溶解有机物、微污染物质等的措施。大部分比较大的有机物分子、芳香族化合物、卤代缺等能牢固地吸附在活性炭表面上或空隙中，并对腐殖质、合成有机物和低分子量有机物有明显的去除效果。

【产品特点】

吸附效率高、吸附量大，适用面广，维护方便，操作简单安全

比表面积大，良好的选择性吸附，活性炭来源广泛价格低廉

【适用范围】

广泛用于石油、化工、橡胶、油漆、涂装、印刷等行业，凡释放苯类废气以及其他有机废气均能净化。

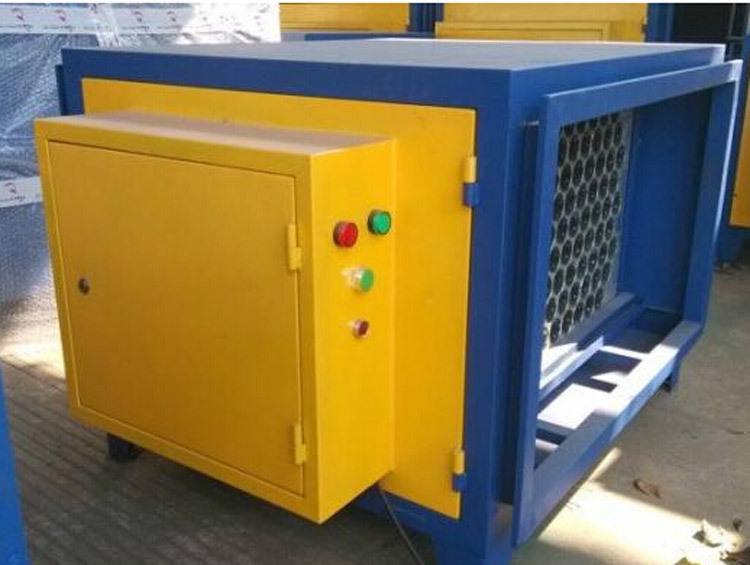

UV高效光解净化设备

【产品介绍】

本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体，裂解臭气体的分子链结构，使有机或无机高分子恶臭化合物分子链在高能紫外线光束照射下，降解转变低分子化合物。

利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质降解转化成低分子化合物、水喝二氧化碳，再通过排风管道排出室外。

利用高能UV光束裂解恶臭气体中细菌的分子链，破坏细菌的核酸，再通过臭氧进行氧化反应，可彻底达到脱臭及灭杀细菌的目的。

【产品特点】

超低成本、能耗低、便于维护和安装

能够处理苯、甲苯、二甲苯、非甲烷总烃、酯类等多种VOCs有机废气

对中低浓度、中小风量的VOCs有机废气净化效果明显

【适用范围】

炼油厂、橡胶厂、化工厂、制药厂、污水处理厂、垃圾转运站等恶臭气体的脱臭净化处理

常用于喷涂、烤漆、塑料、印刷、食品、饲料、养殖、污水厂、垃圾站等行业中低浓度的VOCs有机废气处理。

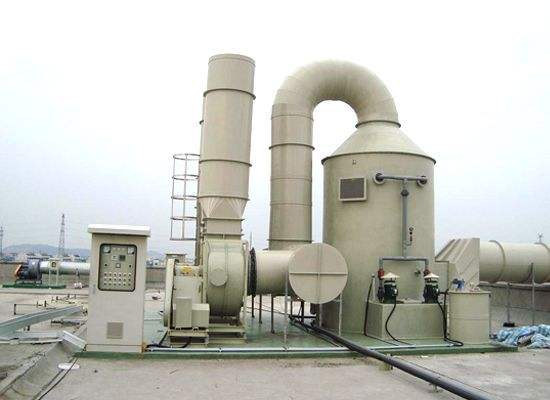

喷淋洗涤塔

【产品介绍】

洗涤塔是一种新型的气体净化处理设备，它是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理、净化效果很好。含尘废气由风管引入净化塔，含尘废气由引风机引入洗涤塔，经过旋流筒时风速加快，带动填料球飞速旋转，含尘废气与水雾充分混合洗涤、中和反应（水里面补充有酸碱时）、废气经净化后，再经除雾脱水层后由风机引入大气或其他净化装置（如光氧催化、催化燃烧等），吸收液在塔底经水泵增压后在箱顶喷淋雾化，最后回流到水箱，实现水的循环使用。

【产品特点】

采用旋流式结构，使空气和水雾充分融合，处理效率高达90%

工艺简单，管理、操作及维修方便

适用范围广泛，可同时净化多种污染物、压降低、操作弹性大

填料采用高效、低阻的鲍尔环，可彻底去除气体的异味

【结构形式】

本设备采用填料水雾旋转对废气进行净化，适合连续和间歇排放废气的治理，工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响，使用范围非常广泛，可同时净化多种污染物、压降低，操作弹性大且具有很好的除雾性能。箱体采用304不锈钢或更高标准的材质制作，持久耐用，填料采用高效、低阻的鲍尔环，可彻底去除气体中的异味、有害物质等。

【适用范围】

除尘、酸性及碱性废气，如H2S、HCL、NH3、NOX、SOX和恶臭气体等

应用于电子、化工、电镀、钢铁、有色金属、冶铁、医药、造纸、污水处理厂等行业的废气处理，也广泛用于其他净化设备的前置预处理。

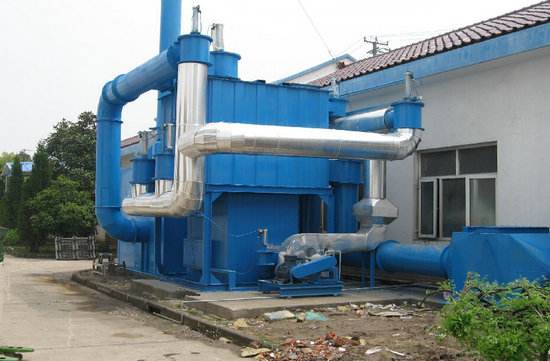

活性炭吸附脱附+催化燃烧后设备

【产品介绍】

催化燃烧室用催化剂使废气中可燃物质在较低温度下氧化分解的净化方法。所以，催化燃烧又称为催化化学转化。由于催化剂加速了氧化分解的历程，大多数碳氢化合物在300-450℃的温度时，通过催化剂就可以氧化完全。

与热力燃烧相比，催化燃烧所需的辅助燃料少，能量消耗低，设备设施的体积小。

【产品特点】

▶设备运行稳定可靠，故障率低，维护保养简便，运行费用低

▶注重安全使用性能，在设计中采取多重安全设施，杜绝发生安全事故

▶自动化程度较高，降低操作强度

▶采用优质蜂窝活性炭，阻力小，吸附脱附效果好，使用寿命长

▶系统预热时间短（30min内），可以实现随时开机停机操作，适应生产情况的变化

▶保温性能好，采用质轻的陶瓷纤维材料作为内保温材料

▶采用多级换热器能够实现热能回收，当有机物浓度达到一定程度时可以实现系统的热平衡

【适用范围】

▶风量：1000-160000Nm³/h

▶浓度：浓度适应范围较广，50-1000mg/Nm³，可根据浓度选取不同的前处理后处理组合

▶催化燃烧技术应用领域：石化、化工、制药、表面涂装、汽车制造、印染、包装印刷、家具制造等行业风气治理

▶应用方式：高浓度直接催化燃烧；中低浓度吸附脱附浓缩后+催化燃烧

▶不宜采用催化燃烧技术的场合：含有CL、S、Br、P、Si、重金属等容易造成催化剂中毒的废气

【工作原理】

活性炭吸附阶段

VOCs气体经水喷淋设备先把气味和粉尘进行初过滤，再经过预处理设备除去小的雾气、油雾和灰尘，最后进入活性炭吸附装置。有机废气通过活性炭层时，废气中的有机组分被吸引到活性炭的微孔中并浓集保持其中，有机组分与其他组分分开，洁净气体经风机达标排空。



活性炭再生阶段

活性炭使用一段时间，吸附了一定量的溶剂后，会降低或失去吸附能力，此时活性炭需要脱附再生，再生后活性炭重新恢复吸附功能继续使用。再生时，启动催化燃烧装置预热室电源，将空气预热，预热后的气体送入脱附箱，箱中活性炭受热后，活性炭吸附的溶剂挥发出来，溶剂经风机送入催化燃烧室燃烧，燃烧后分解成CO2、H2O和蒸汽等热空气，新风被热空气加热后进入活性炭脱附箱给活性炭脱附，热空气达标排空。



【安全设计】

根据项目废气特点，该设备采用“高效干式过滤器—活性炭吸附—催化再生”净化工艺，选用热风脱附方式。PLC自控程序通过实时采集的温度信号，自动调整各限位阀门的开度，通过变温、变流量再生控制方式调控脱附系统的排热量和补充新鲜空气量，严格保证设施在安全的温度范围内稳定运行。
