水膜药水吸附净化设备

河北恒宁环境科技有限公司研制的药水吸附设备系列是在广泛吸收国内外先进技术及工艺的基础上，研制的新一代绿色环保吸附装置，该系列产品在废气治理外排系统中的净化效率已达到《大气污染物综合排放标准GB16297-1996》，新污染源大气污染物排放限值的要求及《恶臭污染物排放标准 GB 14554-93》的要求；并在车间内部循环净化系统中能使车间内部环境达到《工作场所有害因素职业接触限制》之相关参数，获国家环保产品认定证书，以及国家认可的净化效果检验报告。

其各项性能指标、吸附效率、耗能、回收效果、排放速率等均处于国际及国内领先水平。从根本上解决了工厂、车间内部环境恶劣及废气排放不达标的问题。

水膜药水吸附设备即可用于车间（室内）生产环境污染空气的净化（内部循环），也可用于外排废气/粉尘/油污的达标净化。

需要注意的是：该设备可放置于车间内部，或外部。用于车间（室内）环境空气污染成份浓度降低时，将净化好的空气可以再排放于车间环境中，这样可以保持车间环境的温度不变，达到夏季保冷、冬季保温的目的。

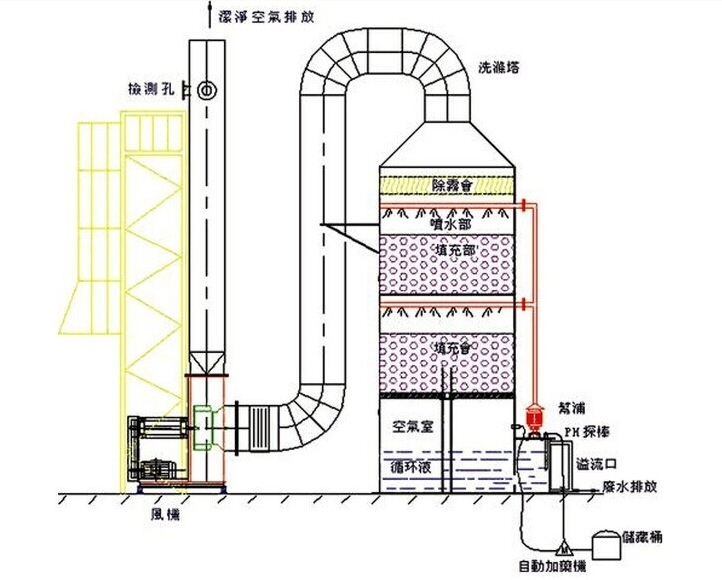

◆水膜药水吸附设备工作原理

混合废气经收集后，在风机负压作用下进入设备中。水膜药水吸附设备的吸收可分为物理吸附和化学吸收，根据粉尘、废气、溶质在药水中的溶解性、物、化机理来选择吸附粉尘、废气的药水吸附液种类。药水通过喷洒装置均匀分布设备中，依靠重力作用自上而下流动，并与在压强差推动下穿过的气体相互接触，发生传热和传质。废气/粉尘/油雾由药水吸收液吸收，由于药水液体的吸收存在着吸收饱和及吸附逃逸的现象，因此当药水液体吸收达到饱和前及逃逸严重时，应及时更换药水吸收液以确保排放废气的有害物质的含量在排放标准要求以下。

本工艺所采用的填料式吸收法就是利用增大气液两相的接触面积来提高效率的，当粉尘/废气/油雾与药水液体大面积的接触后，废气中的污染物被药水液体吸附、吸收，从而与洁净气体分离，达到净化的目的。

◆水膜药水吸附设备使用范围：

①去除混合型粉尘、烟气、系水溶性粉尘、系油溶性粉尘等颗粒物。

②去除油脂颗粒物、喷漆颗粒物、机械加工油雾、浊烟等液态油雾颗粒。

③油溶性气体、溶剂挥发废气等。

④水膜药水吸附设备具体使用对象为：喷漆废气、化工生产尾气，离心机废气，反应釜排放废气，发酵、高压水解废气，冷凝尾气，挥发废气。塑料印刷废气，印铁制灌废气，溶剂、油漆生产废气，塑料生产废气，橡胶生产废气、不干胶带生产废气，涂布溶剂废气，烘干废气，蒸发废气，化工分解废气，真空泵抽排废气，农药废气，机械加工废气、防水卷材生产废气......

⑤水膜药水吸附设备具体适用废气化学范围：

苯类废气、酯类废气、酮类废气、烷烃、烯烃、芳烃、脂肪烃、氢化烃、卤化烃、醛类、醇类、有机酸类、无机酸类H2S 、H₂SO₄、HCL、H2NO3、NO2、NO3、SO2、SO3、UF、CLO2......碱性废气 、杂环化合物、含氮化合物、含硫化合物、酚类衍生物类、混合废气、恶臭气体、其他......



◆水膜药水吸附设备的选型原则

1、水膜药水吸附设备按照需要处理的风量来选型时，风量选型范围在m³/h-100000m³/h……按照要处理的物质理化性质及浓度/现场情况来选型。

药水吸附设备处理物质浓度通常为：100ppm-500000ppm。

2、水膜药水吸附设备体制造型：立式、卧式、双胞式、分体式等。

3、净化效率选型范围：

一级80%、二级90%、三级95%、四级98%、五级99%、六级99.5%、99.9%……

4、材质选择范围：①全白PP②再生PP③PVC④玻璃钢⑤碳钢⑥不锈钢。

5、药水吸附设备内装填料材质：轻质填料、重质填料、耐酸碱腐蚀填料、亲水性填料、亲油性填料、耐高温填料、常温填料、高效填料、中效填料、低效填料、高风阻填料、中风阻填料、低风阻填料。

6、药水吸附设备配套泵体：耐酸碱腐蚀泵，塑料泵、不锈钢泵、防爆泵……通用泵。

7、可以配备自动补药装置。

8、可以配置自动补液设备。

9、可以配置高效脱雾板、常效脱雾板。

10、可以配置加热、保温装置。

11、可以配置储液池沉淀物清洗系统。

12、可以配置蒸馏系统、精馏系统。

13、可以配置废液燃烧设备。

14、可以配置排放自动监测及报警系统。



◆系统风机的选型原则

1、计算管网阻力，管网阻力包括局部阻力及沿程阻力。

A：局部阻力包括：防烟、风量控制阀、变径管、弯头、三通、四通、进风口、出风口等阻力。

 B：沿程阻力：直管阻力、竖管阻力、排气筒阻力。

2、根据管网阻力，加上设备阻力，再加15%的安全系数即为风机的全压。

注：风机风量=设备处理风量

3、根据风机的全压、风量，考虑风机的噪声级，在同参数条件下，选择功率小、效率高、噪声低的风机。

4、在选择风机时，以三相四线制为佳选择。如用户无三相四线制电源，则在风机和设备选型时说明。

5、防爆风机、防腐风机：用于特定场合需求。



◆风管的配置

根据风机的风量和设备所要求的风速来制定风管的横截面积。

风管弯头的曲率半径：因弯头曲率半径小将增加风管阻力，故一般选择弯头曲率半径为1-2D较为合适，在设置弯头处应预先留下弯头的摆放空间及安装操作空间。

风管系统应考虑防火、隔区的防火要求，及其他安全生产的要求。

风管的材质:

塑料材质 ：PVC .PPR. PP .PE......

不锈钢材质：201.304.316......

碳钢

白铁、镀锌板、雪花板

玻璃钢板

酚醛复合铝箔（彩钢）、彩钢保温板

挤塑复合铝箔（彩钢）、彩钢保温板



◆水膜药水吸附设备操作注意事项：

设备安装和工作在室外时，冬季应对设备及底部药水部位注意防冻，尤其是水质药水情况时。

本设备底部储液池有液位标记，使用前务必按液位标记注入药水吸收液。使用过程中应注意补充药水吸收液。

药水吸附设备可以置配安装自动补液装置，以便节约人工成本。

药水设备使用时应先开循环泵 2-3 分钟，再开动系统风机，停机时应先停风机 1-2 分钟后，再停循环泵。

应根据使用情况定期检查塔体底部储液池内液体酸碱度、饱和度及排气口气体净化程度，超过排放标准参数时，应更换底部储液池中或者沉淀池中的药水吸收液。

药水吸附设备应半年至二年做一次检修，检查喷淋设施和填料的阻塞情况，并及时进行清洗。



◆药物洗涤、水膜吸附设备使用注意事项

1、药物洗涤设备PH值保持在设定值。

2、稀释添加药剂时切忌接触人体皮肤，不慎接触时立即用清水清洗。

3、设备内部根据工况不同定期清理，通常情况下清理周期1-3个月。

4、设备做好保温措施，防火措施，及防损伤措施。
